關鍵規格
- 量程
- 100N、150N、200N、300N、500N
- 輸入/輸出電阻
- ≥350Ω / 350±1Ω
- 非線性
- 0.1% F.S.
- 插頭
- X14K4P / X14J4A
Technical Detail
完整技術資料
型號與量程
| HTS-100 | 100N |
|---|---|
| HTS-150 | 150N |
| HTS-200 | 200N |
| HTS-300 | 300N |
| HTS-500 | 500N |
例如：HTS-300 表示量程為 300N（約 30kg）的 HTS 型張力傳感器。

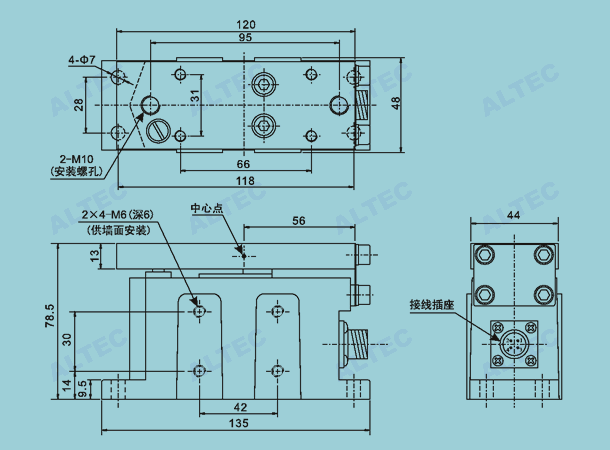

外形尺寸

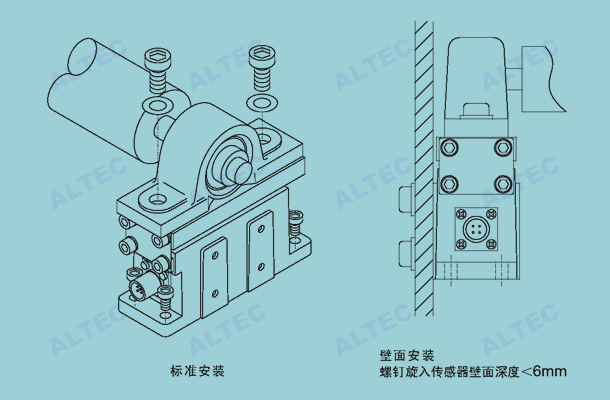

安裝
接線

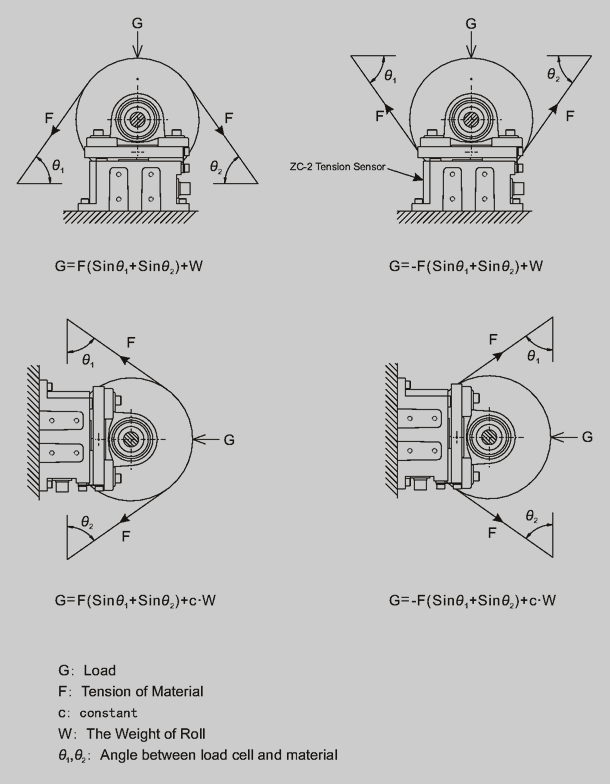

受力分析
技術規格
| 絕緣電阻 | ≥2000MΩ（100V 測） |
|---|---|
| 輸入/輸出電阻 | ≥350Ω / 350±1Ω |
| 供橋電壓 | 6-12VDC，功耗 ≤0.4W |
| 零位/靈敏度 | ≤1% F.S. / 2mV/V |
| 非線性/滯后/重復性 | 0.1% F.S. |
| 重量 | 1.8kg |
| 插座/插頭 | X14K4P / X14J4A |
| 使用環境 | 不得在嚴重腐蝕環境中使用 |
相關文檔
- HTS 系列張力傳感器使用說明書
