關鍵規格
- 型號尺寸
- PC900 96×96，PC400 48×96，PC410 96×48
- 輸出
- 繼電器、邏輯電平、模擬量、單/三相過零、單/三相移相
- 控制算法
- PID 調節及自整定
- 典型應用
- 實驗電爐、環境實驗設備、溫度/壓力/流量/液位/濕度控制
Technical Detail
完整技術資料
PC900/PC410/PC400系列儀表具有10條*16段溫度曲線、分段輸出功率限制及時間事件輸出功能，特別適合于需多條控溫曲線的實驗電爐或環境實驗設備等場合使用，采用先進的PID調節算法及PID自整定功能，具備無超調及無欠調的優良控制特性。
該系列儀表功能強大，操作簡單，界面友好，具有組態靈活、適應性廣的特點，適合溫度、壓力、流量、液位、濕度...的精確控制。
型號定義
| PC900基本型號 | / | 輸出1 | / | 輸出2 | / | 報警1 | / | 通訊功能 | / | 可選功能 |
| ① | ② | ③ | ④ | ⑤ | ⑥ |
| PC900 | 全功能PID自整定控制器, 外型尺寸:96×96×100mm(寬×高×深) |
|---|---|
| PC400 | 全功能PID自整定控制器, 外型尺寸:48×96×100mm(寬×高×深) |
| PC410 | 全功能PID自整定控制器, 外型尺寸:96×48×100mm(寬×高×深) |
| 0 | 無輸出 |
|---|---|
| R | 繼電器輸出(常開觸點,3A/250V AC) |
| L | 邏輯電平輸出(20V/20mA),可驅動大功率固態繼電器SSR |
| D | 模擬量(0-10mA, 4-20mA, 0-20mA, 0-5V, 1-5V, 0-10V) |
| T1 | 雙相可控硅過零輸出,可觸發大功率可控硅SCR |
| T3 | 三相可控硅過零輸出,可觸發大功率可控硅SCR |
| Y1 | 單相可控硅移相輸出,可觸發大功率可控硅SCR |
| Y3 | 三相可控硅移相輸出,可觸發大功率可控硅SCR |
注意: 三相過零或移相輸出,只能選擇96×96×100的外形尺寸。
| 0 | 無輸出 |
|---|---|
| R | 繼電器輸出(常開觸點,3A/250V AC) |
| L | 邏輯電平輸出(20V/20mA),可驅動大功率固態繼電器SSR |
| D | 模擬量(0-10mA, 4-20mA, 0-20mA, 0-5V, 1-5V, 0-10V) |
| T1 | 雙相可控硅過零輸出,可觸發大功率可控硅SCR |
| 0 | 無報警 |
|---|---|
| R | 繼電器輸出(常開觸點,3A/250V AC) |
| 0 | 無通訊 |
|---|---|
| 232 | RS232 (3線),電氣隔離,通訊距離12m |
| 485 | RS485 (2線),電氣隔離,通訊距離1.2km |
| 0 | 無附加功能 |
|---|---|
| QP16 | 16段曲線程序控制 |
| Clk | 實時時鐘(Clock) |
| Prt | 打印記錄功能(Print) |
| Rem | 模擬遙控設定 |
| PVT | 測量值變送 |
| SVT | 設定值變送 |
例如: PC900/R/R/0/232 表示輸出1,輸出2為繼電器,無報警1,帶RS232通訊,具有10條16段曲線程序控制功能,外型尺寸為96×96×100mm的控制器。

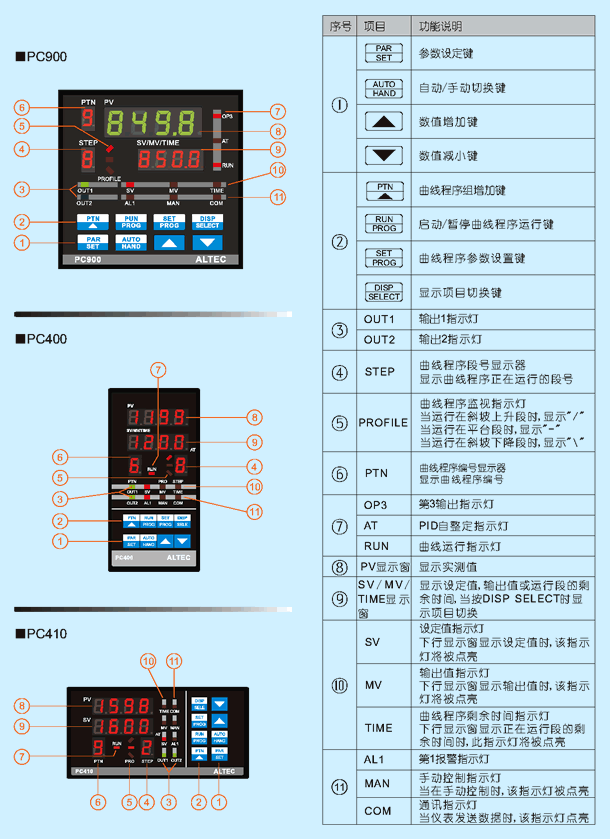

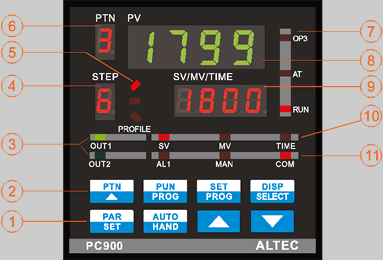

操作界面

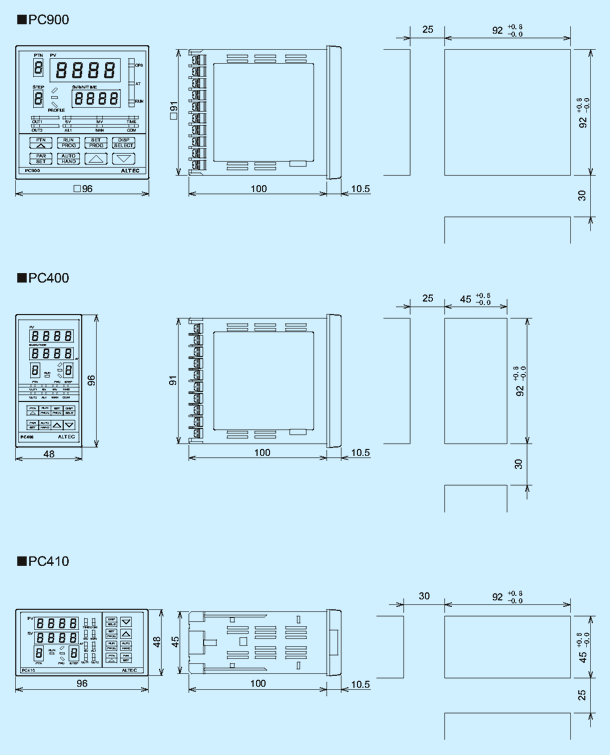

外形尺寸

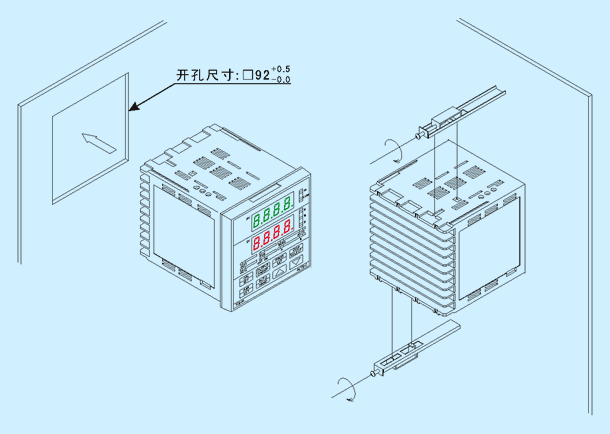

安裝
電氣連接

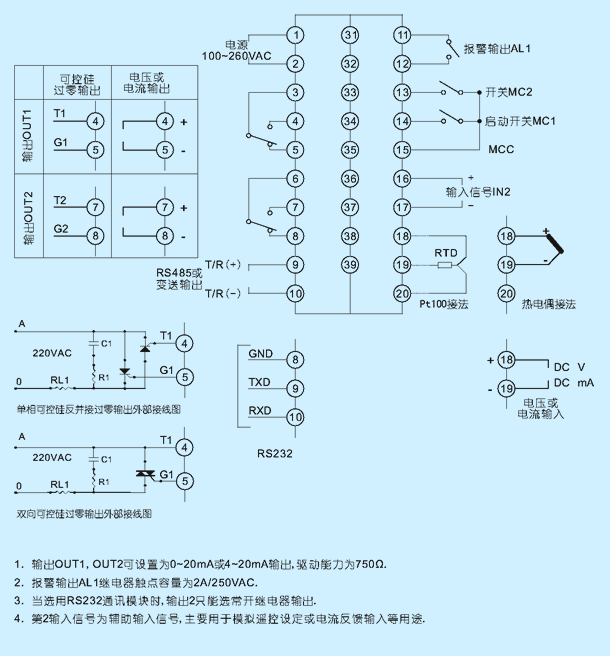

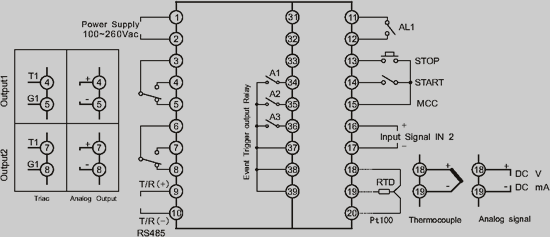

PC900電氣接線圖

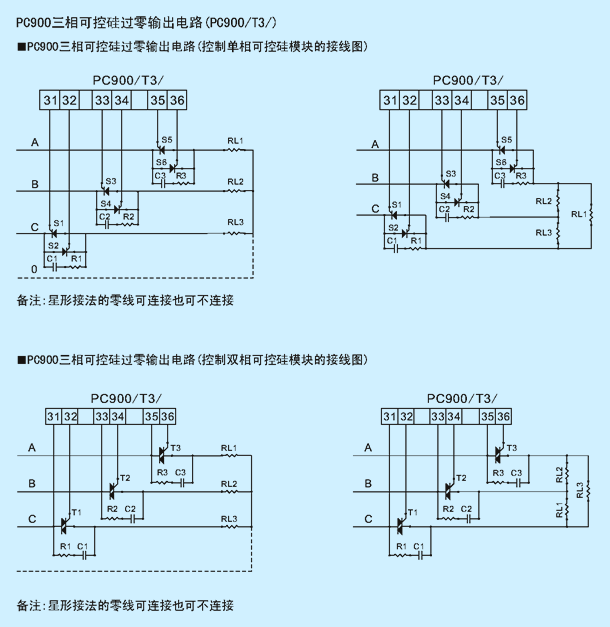

PC900三相可控硅過零輸出電路

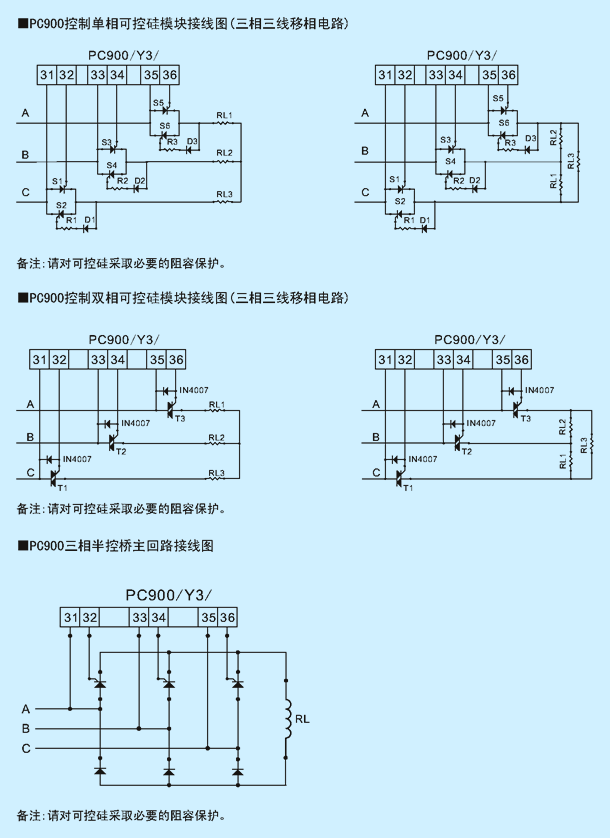

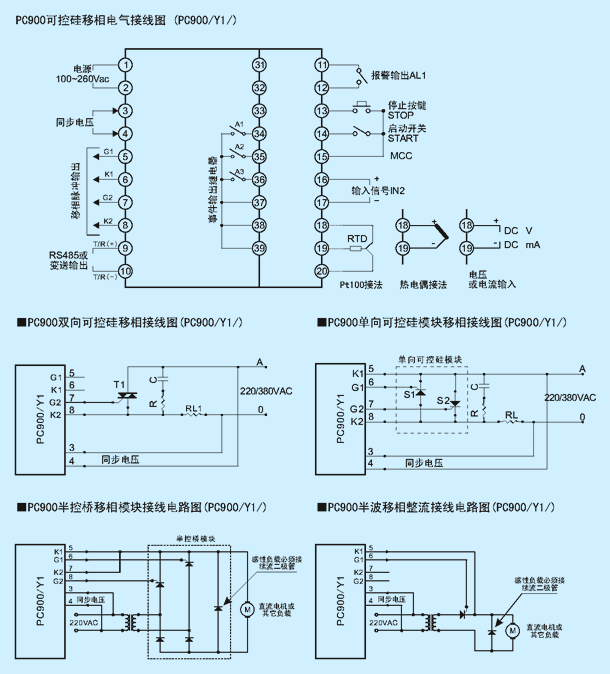

PC900可控硅移相電氣接線圖

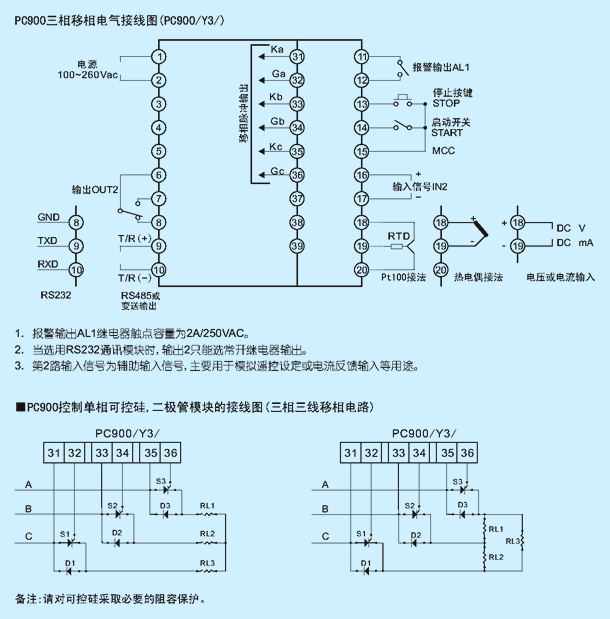

PC900三相移相電氣接線圖
程序控制與可選功能
10條曲線內置10條程序曲線，可用于不同工藝配方或不同溫控流程。
每條16段每條曲線最多16段，可配置升溫、恒溫、降溫等步驟。
循環運行程序循環次數可設為1-200次，也可連續運行。
時間事件輸出支持按程序段進行事件控制，適合實驗電爐、環境試驗設備等多段工藝。
PC900/PC410/PC400 系列適合需要多條時間-溫度曲線的設備。除 PID 自整定與分段輸出功率限制外，還可選實時時鐘、打印記錄、模擬遙控設定、測量值變送和設定值變送等功能。
| PAR/SET | 參數設定鍵，用于進入或確認參數設置。 |
|---|---|
| AUTO/HAND | 自動/手動運行模式選擇。 |
| PTN | 選擇程序曲線編號。 |
| RUN/PROG | 啟動程序控制。 |
| SET/PROG | 程序參數設置。 |
| DISP/SELECT | 切換下顯示窗內容，可顯示 SV、MV 或 TIME。 |
| PROFILE | 程序監視指示：升溫、恒溫、降溫狀態分別以不同符號顯示。 |
| STEP / PTN | 顯示當前程序段號與曲線編號。 |
| OUT1 / OUT2 / OP3 | 對應輸出動作時 LED 指示燈點亮。 |
| AT / RUN / MAN / COM | 分別表示 PID 自整定、程序運行、手動模式和通訊狀態。 |
端子布局與典型接線方案
PC900 支持繼電器、邏輯電平、模擬量、單相/三相可控硅過零輸出以及單相/三相可控硅移相輸出。不同輸出模塊應按對應端子圖接線，三相過零或三相移相輸出需選擇 96×96×100 mm 外形。

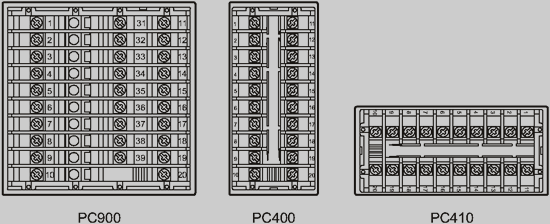

后部端子布局
基礎電氣連接
輔助傳感器電源與輸入接線

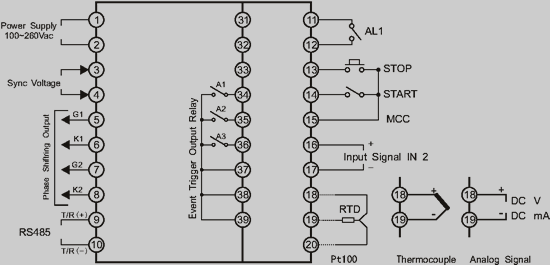

通訊與輸出模塊接線

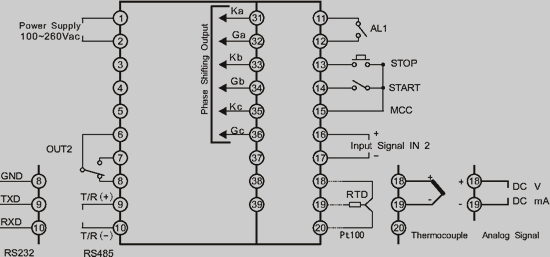

擴展輸出接線示例
技術規格
| 測量精度 | 滿量程的±0.2%+1個數字位 |
|---|---|
| 采樣周期 | 125ms |
| 輸入 | 熱電偶: J, K, E, R, S, T, B 熱電阻: Pt100, Cu50 線性輸入: 0-20mA, 4-20mA, -10.0-50.0mV, 0-10V |
| 輸出 | 繼電器,常開觸點(max.250VAC,3A) 邏輯電平,20V/20mA,可觸發大功率SSR 可控硅過零觸發,可觸發大功率單向、雙向可控硅 可控硅移相觸發,可觸發大功率單向、雙向可控硅 模擬量,0-10mA, 4-20mA, 0-20mA 或 0-5V, 1-5V, 0-10V |
| 報警 | 繼電器,常開觸點(max.250VAC, 3A) 報警方式,上、下限報警,偏差報警 |
| 曲線控制 | 曲線長度: 16段程序 程序循環: 1-200次或連續 曲線條數: 10條 |
| 調節算法 | 開關調節(ON/OFF) 比例, 積分, 微分調節(PID), PID自整定 |
| 數字通訊 | RS232(3線) RS422(4線) RS485(2線) |
| 電源 | 電壓范圍: 85-264VAC; 45/60Hz |
| 環境 | 工作溫度: 0-50°C, 相對濕度: ≤85% |
