關鍵規格
- 測量精度
- 滿量程 ±0.2%FS ±1 個字
- 采樣周期
- 100 ms
- 張力輸入
- 0-50mV
- 主輸出
- 4-20mA、0-20mA、0-10V、0-5V、PWM、單相/三相移相脈沖
- 顯示與報警
- 雙 4 位 LED 顯示，零張力報警，繼電器常開觸點 250VAC/3A
- 典型方案

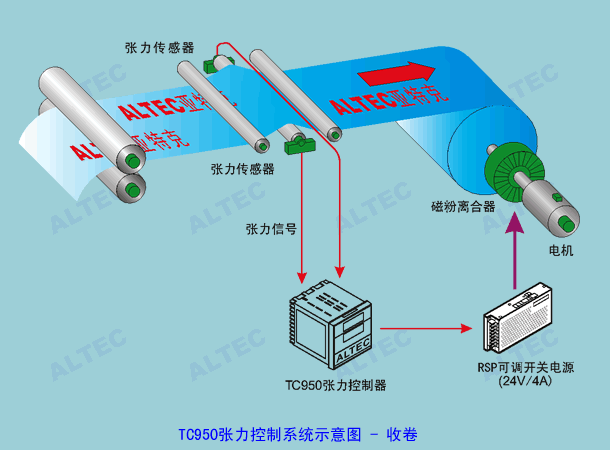

- RSP 功率單元、SKCH 可控硅模塊、變頻器、AL33 三相力矩電機模塊
Technical Detail
完整技術資料

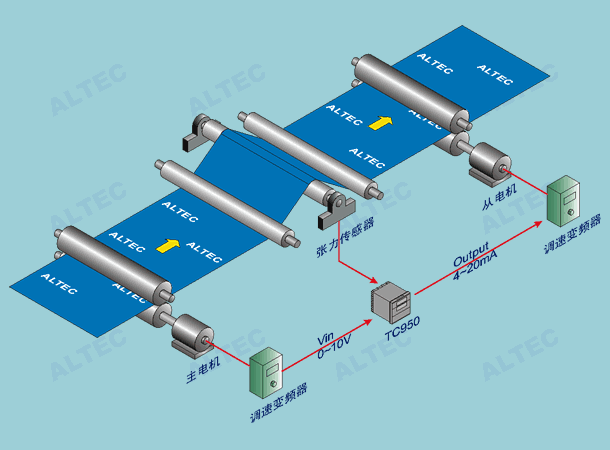

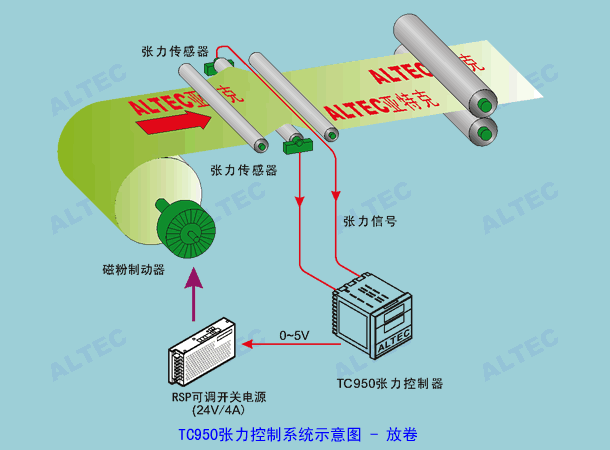

TC950 張力控制器用于高精度恒張力控制系統，可接收 0-50mV 張力信號，經 PID 運算后輸出模擬量、PWM 或移相脈沖信號，適合收卷、放卷、速度同步和功率單元驅動等張力控制場景。
儀表支持自動/手動切換、同步追蹤、零張力報警和通訊/張力變送功能，可驅動變頻器、RSP 功率單元、SKCH 可控硅模塊及 AL33 三相力矩電機模塊。
型號定義
| TC950 | - | 主輸出 | - | 通訊功能 |
| ① | ② |
| 代號 | 含義 |
|---|---|
| A420 | 電流輸出 4-20mA |
| V10 | 電壓輸出 0-10V |
| V05 | 電壓輸出 0-5V |
| PWM | PWM 高速脈沖輸出 |
| Y1 | 單相移相脈沖輸出 |
| Y3 | 三相移相脈沖輸出 |
| 代碼 | 含義 |
|---|---|
| 0 | 無通訊 |
| RS232 | RS232 通訊接口 |
| RS485 | RS485 通訊接口 |
| BS | 張力變送輸出功能 |
例如：TC950-A420-BS 表示帶張力變送功能，主輸出為 4-20mA 的張力控制器。
注意：當輸出為移相脈沖輸出時，如電源頻率不為 50Hz，訂貨時需特別注明。

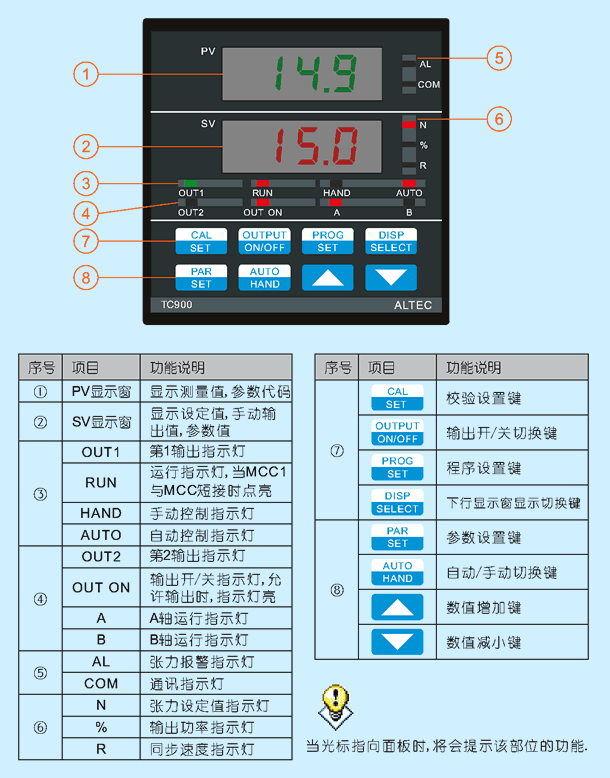

操作界面
| PV 顯示 | 顯示過程值，也可顯示參數名稱縮寫。 |
|---|---|
| SV 顯示 | 顯示設定值、參數值或報警代碼。 |
| 運行指示 | 包括 OUT1、OUT2、RUN、HAND、AUTO、OUT ON、A/B 軸運行、報警和通訊等狀態指示。 |
| 操作按鍵 | CAL/SET、OUTPUT ON/OFF、PROG/SET、DISP/SELECT、PAR/SET、AUTO/HAND 及增減鍵。 |
| 下排狀態 | N 為張力設定指示，% 為輸出功率指示，R 為同步速度指示。 |

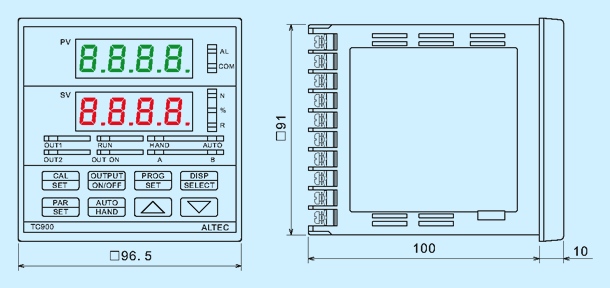

外形尺寸

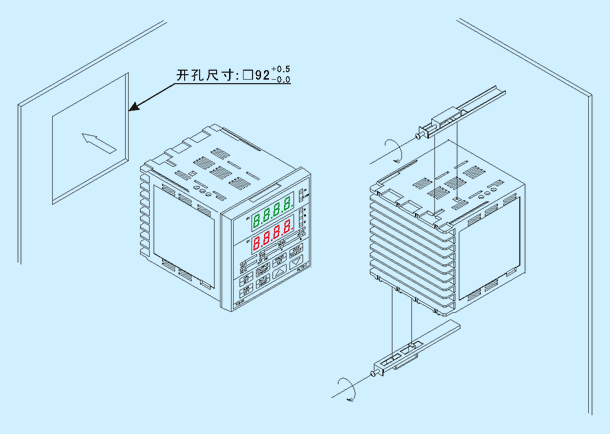

安裝
電氣連接

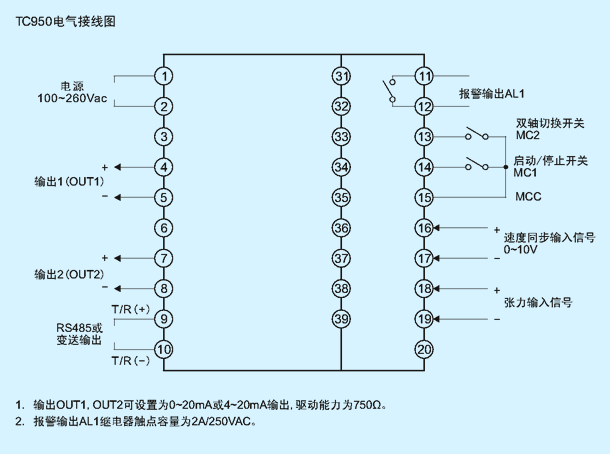

TC950 標準接線

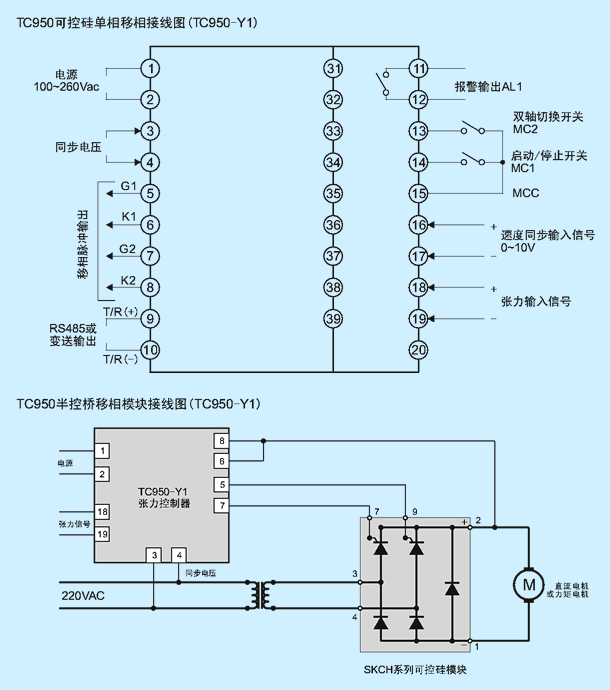

TC950-Y1 電氣接線圖

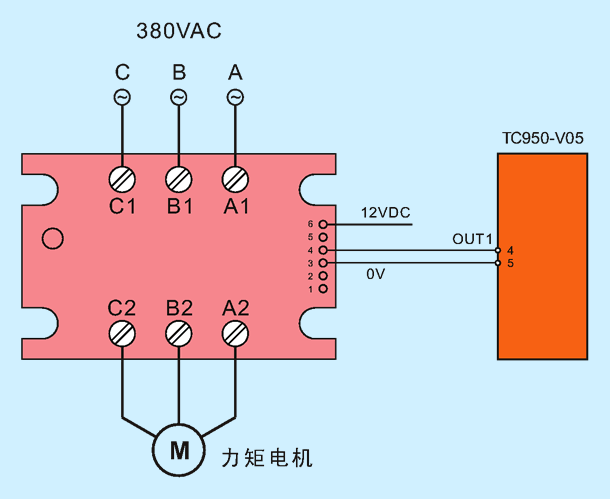

TC950-V05 控制三相力矩電機接線圖
TC950 可輸出 0-5V 信號直接控制 AL33 型三相力矩電機模塊，驅動三相力矩電機。該方案接線簡單、可靠性高，適用于高精度恒張力控制系統。
AL33 型三相力矩電機模塊具有多種型號，訂貨時請注明電機功率或驅動電流。
技術規格
| 測量精度 | 滿量程 ±0.2%FS ±1 個字 |
|---|---|
| 采樣周期 | 100 ms |
| 張力輸入信號 | 0-50mV |
| 輸出 | 模擬量：4-20mA、0-20mA、0-10V PWM 高速脈沖輸出 單相移相脈沖輸出 三相移相脈沖輸出 |
| 報警 | 零張力報警；繼電器常開觸點，最大 250VAC / 3A |
| 調節算法 | 比例、積分、微分調節 PID，具備無超調及無欠調控制特性。 |
| 數字通訊 | RS-232、RS-485 |
| 顯示 | 上排 4 位高亮綠色 LED，下排 4 位高亮紅色 LED，帶狀態指示燈。 |
| 電源 | 100-260VAC，50/60Hz |
| 環境 | 工作溫度 0-50℃，相對濕度 ≤85% |
| 外形尺寸 | 96(W) × 96(H) × 100(D) mm |
典型應用
相關文檔
- TC950 張力控制器使用說明書

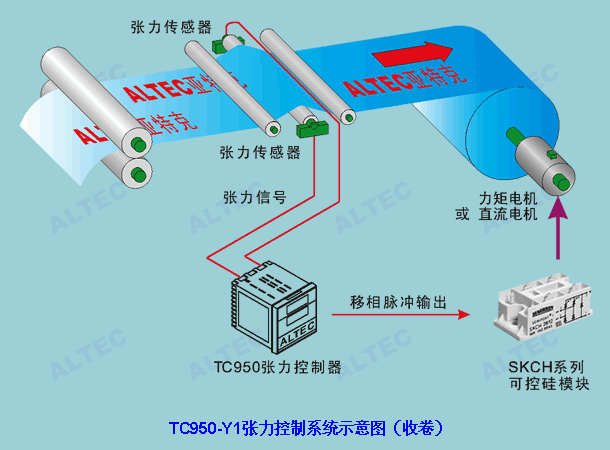

- TC950-Y1 與 SKCH 系列可控硅模塊接線圖
