測量值變送

當儀表(biao)具有測(ce)(ce)量值變(bian)(bian)送(song)功能(neng)時,儀表(biao)可以(yi)將測(ce)(ce)量數(shu)據變(bian)(bian)送(song)為4~20mA或0~10V的模擬信號,方便(bian)用(yong)戶(hu)用(yong)記錄儀對(dui)測(ce)(ce)量數(shu)據進行記錄。測(ce)(ce)量值的變(bian)(bian)送(song)范圍為SPL~SPH。

變(bian)送模塊采用(yong)D/A轉換(huan)及光電隔(ge)離技術,變(bian)送分辨率(lv)達0.1%。

當具有測(ce)量值(zhi)變送功能時(shi),不能同時(shi)選擇(ze)數(shu)據通訊(xun)功能。

設定值模擬變送功能

當儀(yi)表(biao)具有(you)設(she)(she)定(ding)(ding)值模(mo)擬變(bian)送(song)功(gong)能時(shi),儀(yi)表(biao)可以將設(she)(she)定(ding)(ding)值變(bian)送(song)為4~20mA或0~10V的模(mo)擬信(xin)號,設(she)(she)定(ding)(ding)值的變(bian)送(song)范圍為SPL~SPH。此時(shi)儀(yi)表(biao)與(yu)具有(you)模(mo)擬設(she)(she)定(ding)(ding)功(gong)能的儀(yi)表(biao)配合使用,可組(zu)成同步控制系(xi)統。

變送(song)模塊(kuai)采(cai)用D/A轉換及光電隔(ge)離(li)技術,變送(song)分辨率達0.1%。

當具(ju)有設(she)定值模擬變送功能時,不能同時選擇數據通訊功能。

設定值數據傳輸功能

當儀(yi)表(biao)具有(you)設(she)定值(zhi)數據傳輸(shu)功(gong)能(neng)時(shi),儀(yi)表(biao)可以按設(she)定的(de)時(shi)間(jian)(jian)間(jian)(jian)隔(ge),通(tong)過RS485通(tong)訊線將設(she)定值(zhi)SV傳輸(shu)到下(xia)位(wei)機,與具有(you)RS485通(tong)訊功(gong)能(neng)的(de)下(xia)位(wei)機儀(yi)表(biao)配合(he)使用,可組成多級同步控制系統。

模擬設定

當儀表具(ju)有模擬設定功(gong)能(neng)時,儀表可以接(jie)第2路0~10V輸入信號(輸入端子為(wei)16、17),用來作為(wei)儀表的設定值(zhi)。

0~10V輸入信(xin)號對應的設(she)定范(fan)圍(wei)為(wei)SPL~SPH

模(mo)擬(ni)設定(ding)功(gong)能(neng)及面(mian)板按(an)鍵設定(ding)功(gong)能(neng)可以通過外部開關(guan)(guan)(端子14,15)進行切換,當開關(guan)(guan)短接時為(wei)模(mo)擬(ni)設定(ding)功(gong)能(neng),當開關(guan)(guan)斷開時為(wei)面(mian)板按(an)鍵設定(ding)功(gong)能(neng)。

模擬(ni)設定功能(neng)使用得儀(yi)表(biao)能(neng)組(zu)成比值或串級(ji)調節(jie)系統,完(wan)成復雜的調節(jie)功能(neng)。

手動操作器

PC900作(zuo)為手動操作(zuo)器(qi)使(shi)用(yong)時,儀(yi)表(biao)主輸(shu)入信號(hao)一(yi)般為標準信號(hao)(即調節(jie)器(qi)或DCS輸(shu)出信號(hao))，儀(yi)表(biao)將(jiang)關閉調節(jie)功(gong)能,測(ce)量值的顯示范圍為0.0~100.0,直(zhi)接將(jiang)測(ce)量值作(zuo)為輸(shu)出值,對應的輸(shu)出功(gong)率為0~100%。

當(dang)PC900的輸(shu)出(chu)為(wei)單相(xiang)或三相(xiang)可控(kong)硅移相(xiang)輸(shu)出(chu)時,儀(yi)表作為(wei)調功器(qi)使用。

本手操器具(ju)有手動/自動無(wu)擾動雙向切(qie)換功能(neng),可(ke)通(tong)(tong)過面板按鍵A/M進行切(qie)換,也(ye)可(ke)通(tong)(tong)過短接后部端子14,15進行切(qie)換。

程序運行過程中的事件輸出功能

在某些應用場合,在曲線程序運行過(guo)程中,需(xu)要(yao)完成某些特殊動(dong)作。

例(li)如，要(yao)求在運行(xing)第(di)2段平(ping)臺(tai)時,需控(kong)(kong)制一(yi)個(ge)(ge)(ge)繼(ji)電器(qi)A1動(dong)作進(jin)行(xing)強(qiang)制冷卻;在運行(xing)第(di)3段平(ping)臺(tai)時,要(yao)求控(kong)(kong)制另一(yi)個(ge)(ge)(ge)繼(ji)電器(qi)A2動(dong)作進(jin)行(xing)排氣;控(kong)(kong)制過(guo)程結束時,控(kong)(kong)制另一(yi)個(ge)(ge)(ge)繼(ji)電器(qi)動(dong)作A3接(jie)通電鈴通知操作人員,等(deng)等(deng)。

PC900具有3路事(shi)件(jian)輸出,用(yong)戶可以非常(chang)靈活(huo)的(de)對3路事(shi)件(jian)輸出進(jin)行設(she)置,以方便控制各(ge)種外(wai)部設(she)備同步或連鎖工作(zuo)。

曲線程序分段功率限制

在(zai)使用硅鉬棒(bang),鉬絲或鎢(wu)絲等作(zuo)為加熱元(yuan)件的(de)高溫電爐(lu)中,加熱絲的(de)冷態電阻非常小,當儀表處于(yu)自動(dong)控制(zhi)狀態下(xia),如果不(bu)進行功率限制(zhi),低溫時儀表全功率輸出,將(jiang)導致加熱元(yuan)件損壞甚至電爐(lu)損毀的(de)嚴重后果。

PC900所具(ju)有(you)(you)分(fen)段功(gong)率限(xian)(xian)制功(gong)能(neng)最適合于此類高溫(wen)電爐使用,用戶可(ke)根據現場情況對各個(ge)溫(wen)度段的輸出(chu)功(gong)率進行限(xian)(xian)制。當分(fen)段功(gong)率限(xian)(xian)制功(gong)能(neng)參(can)數(shu)P-PK設置為ON時,儀表具(ju)有(you)(you)分(fen)段功(gong)率限(xian)(xian)制功(gong)能(neng)。各個(ge)溫(wen)度段的最大輸出(chu)功(gong)率分(fen)別(bie)為PL1,PL2,...進行限(xian)(xian)制。

打印記錄功能

PC900通過RS232串(chuan)口與(yu)TPμP-A40S微(wei)型(xing)打印機相連接,可實(shi)時打印測量(liang)數據或記錄(lu)曲(qu)線。記錄(lu)紙的(de)寬度為57mm。

1). 接線

PC900串(chuan)口(kou)發送(song)(端子9)與微(wei)型打印機串(chuan)口(kou)接收端(第3腳)相連接；

PC900串口接(jie)地(端(duan)子8)與微型(xing)打印機(ji)串口接(jie)地端(duan)(第5腳)相(xiang)連(lian)接(jie)；

2). 參數設置

將PC900的(de)通訊波特(te)率(lv)(BAUD)設為與微打相(xiang)同的(de)波特(te)率(lv)。

將微打設置為(wei)8位無(wu)校(xiao)驗通訊方式。

對儀表內與(yu)打印(yin)記(ji)錄相(xiang)關的參數按要求進(jin)行設置(zhi):打印(yin)功能(pnt)、時間(jian)軸(zhou)打印(yin)間(jian)隔(ge)(PLT)、數據打印(yin)時間(jian)間(jian)隔(ge)(PDT)、時間(jian)(TT)、日期(qi)(DD)、月份(fen)(NN)、年份(fen)(YY)。

當選擇打(da)印(yin)記錄曲線時(shi)(PNT設為(VRE)

打印分(fen)辨(bian)率=(SPH-SPL)/240 單(dan)位(wei):℃/點

其中(zhong):SPH為設(she)定值(zhi)最大值(zhi),SPL為設(she)定值(zhi)最小(xiao)值(zhi)

注(zhu)意:當(TRL設為曲線(xian)(xian)程序控制方式,只有啟動曲線(xian)(xian)運行時才記錄(lu)數據或曲線(xian)(xian)。

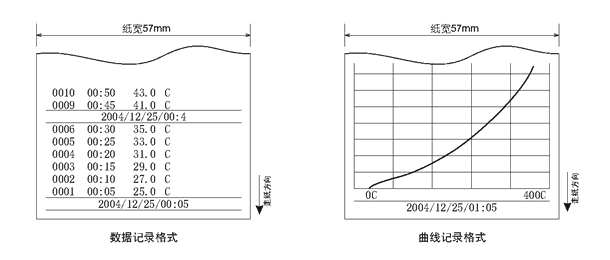

3). 記錄格式

線性輸入信號使用

在(zai)某些(xie)特(te)定(ding)測量場合,輸入信(xin)號(hao)具(ju)(ju)有非線(xian)(xian)性的特(te)性,此時必(bi)須通過多點(dian)折(zhe)線(xian)(xian)對儀(yi)表進行標定(ding)才能(neng)滿(man)足(zu)測量精度(du)要(yao)求,PC900具(ju)(ju)有12點(dian)折(zhe)線(xian)(xian)標定(ding)功(gong)能(neng),可(ke)以(yi)滿(man)足(zu)用戶對非線(xian)(xian)性物理量的測控要(yao)求。

如PC900可應用于通(tong)過測(ce)量(liang)電流來(lai)間接(jie)測(ce)量(liang)磁場強度;通(tong)過測(ce)量(liang)光電信號來(lai)間接(jie)測(ce)量(liang)液體的濃(nong)度…

PC900的輸(shu)(shu)入信號(hao)范圍為(wei)-10~50mV,因此(ci)當(dang)輸(shu)(shu)入信號(hao)超過這一(yi)范圍時,應將(jiang)輸(shu)(shu)入信號(hao)變送(song)為(wei)-10~50mV范圍再接(jie)儀表輸(shu)(shu)入端。

非線性(xing)輸入(ru)信號的標(biao)定請參照說(shuo)明書(shu)中關于線性(xing)過程標(biao)定的步驟,按順(shun)序分別(bie)對(dui)P1,P2,P3,…,P12點進行標(biao)定。

注意:標定過程(cheng)中,標定的輸入信號必須滿足X1<X2<X3< … <X12的條件。
