關鍵規格
- 主輸出
- A420 4-20mA；V10 0-10V
- 泵控制
- S 單泵變頻控制；M 多泵變頻控制
- 時鐘
- 可選實時時鐘功能
- 通訊
- RS232、RS485 可選
Technical Detail
完整技術資料
型號定義
| CPC316 | - | 主輸出 | - | 泵 | - | 時鐘 | - | 通訊 |
| ① | ② | ③ | ④ |
| 代號 | 含義 |
|---|---|
| A420 | 電流輸出 4-20mA |
| V10 | 電壓輸出 0-10V |
| 代碼 | 含義 |
|---|---|
| S | 單泵變頻控制 |
| M | 多泵變頻控制 |
| 代碼 | 含義 |
|---|---|
| 0 | 無實時時鐘功能 |
| T | 有實時時鐘功能 |
| 代碼 | 含義 |
|---|---|
| 0 | 無通訊 |
| RS232 | 帶RS232通訊接口 |
| RS485 | 帶RS485通訊接口 |
例如:
- CPC316-A420-M-T為帶實時時鐘功能的泵群控制器,輸出控制信號為4-20mA。

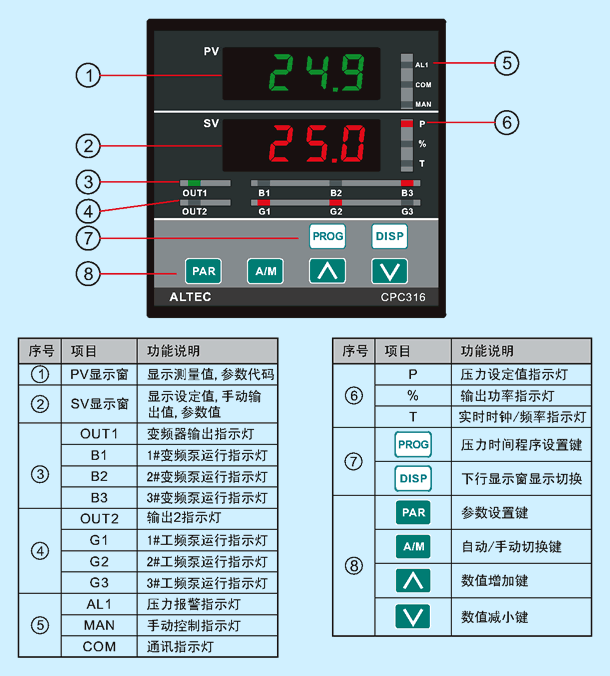

操作界面

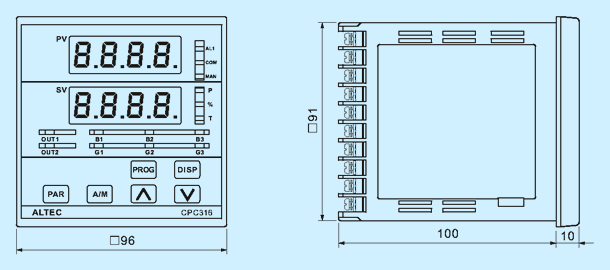

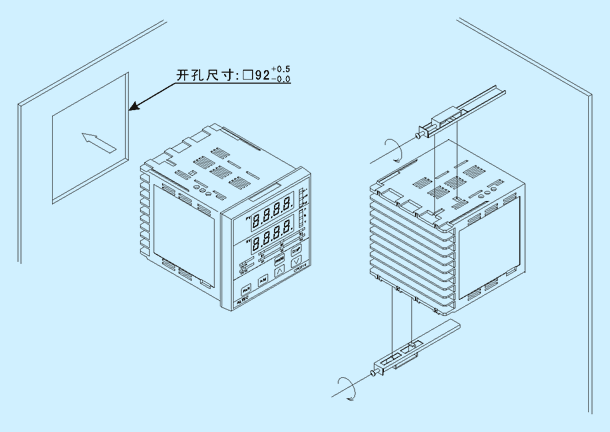

外形尺寸及安裝

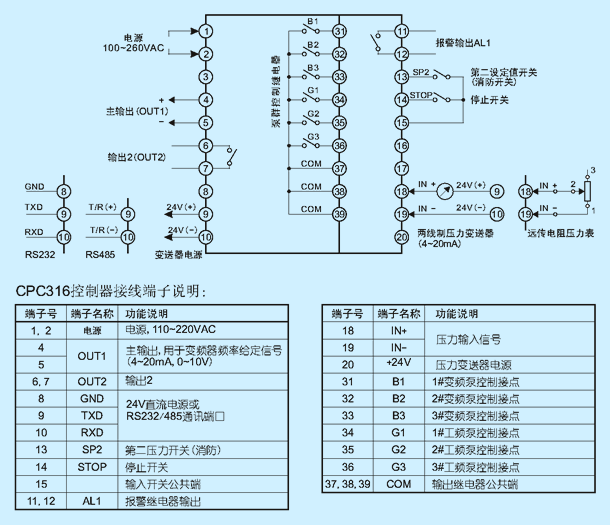

電氣連接
技術規格
| 測量精度 | 滿量程的±0.2%FS±1個字 |
|---|---|
| 采樣周期 | 100 ms |
| 壓力輸入信號 | 0-50mV, 4-20mA, 0-10V, 0-400Ω |
| 輸出 | 模擬量, 4-20mA, 0-20mA 或 0-10V 繼電器,常開觸點(max.250VAC,3A) |
| 報警 | 繼電器,常開觸點(max.250VAC,3A) |
| 調節算法 | 比例,積分調節(PI), 具備無超調及無欠調的優良控制特性 |
| 數字通訊 | RS232(3線), RS485(2線) |
| 電源 | 電壓范圍: 100-260VAC, 50/60Hz |
| 環境 | 工作溫度: 0~50℃, 相對濕度≤85% |
| 外型尺寸 | 96(W)×96(H)×100(D)mm |
