關鍵規格
- 輸入
- pH/ORP 電極
- 采樣周期
- 125 ms
- 控制方式
- Hi/Lo 兩組控制，繼電器單刀雙擲觸點，最大 250VAC/3A
- 電源
- 85-264VAC，45/60Hz
Technical Detail
完整技術資料
型號定義
| PH/ORP800 | / | 顯示器 | / | 通訊功能 |
| ① | ② |
| 代碼 | 含義 |
|---|---|
| LCD | 液晶顯示 |
| LED | 數碼管顯示 |
| 代碼 | 含義 |
|---|---|
| 0 | 無通訊 |
| 232 | RS232(3線),電氣隔離,通訊距離12m |
| 485 | RS485(2線),電氣隔離,通訊距離1.2Km |
| BS | 測量值變送功能 |
例如:
- PH/ORP800/LED/485表示數碼管顯示,帶RS485通訊接口的控制器。

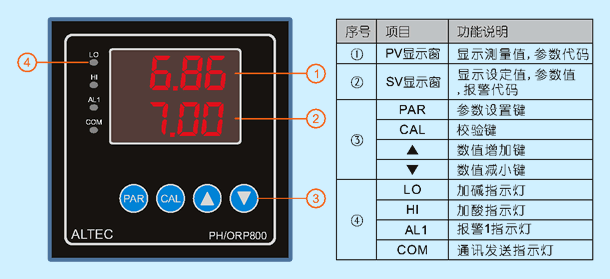

操作界面

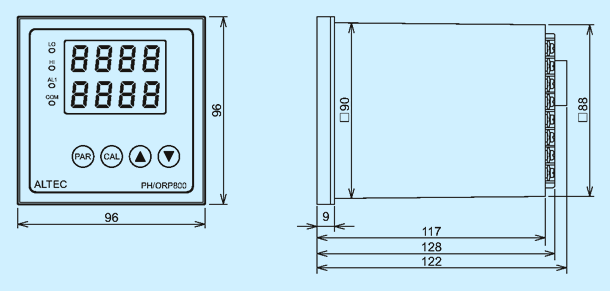

外形尺寸

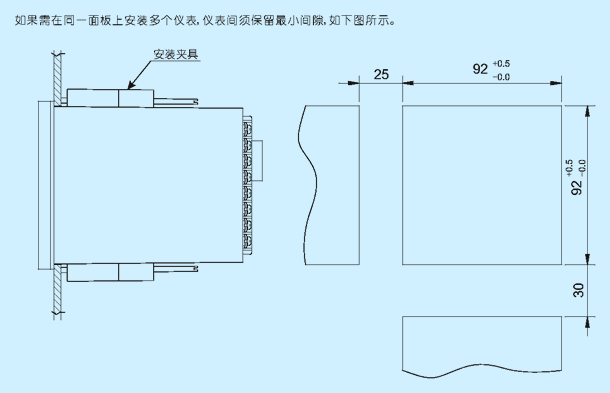

安裝

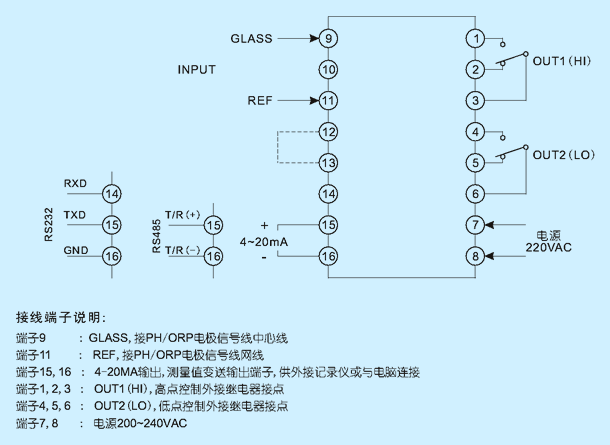

電氣連接
技術規格
| 輸入 | pH/ORP電極 |
|---|---|
| 采樣周期 | 125 ms |
| 標定方法 | 2點標定 |
| 顯示 | 液晶顯示或LED顯示 |
| 控制方式 | Hi/Lo二組控制,繼電器,單刀雙擲觸點(max.250VAC,3A) |
| 數字通訊 | RS485(2線),RS232(3線) |
| 電源 | 85-264VAC; 45/60Hz |
| 環境 | 工作溫度:0-50℃,相對濕度≤85% |
| 變送輸出 | 隔離式直流4-20mA輸出,可編程設定對應測量范圍,最大輸出負載為500Ω |
| 外型尺寸 | 96×96×125mm(H×W×D) |
| 開孔尺寸 | 92×92×125mm(H×W×D) |
